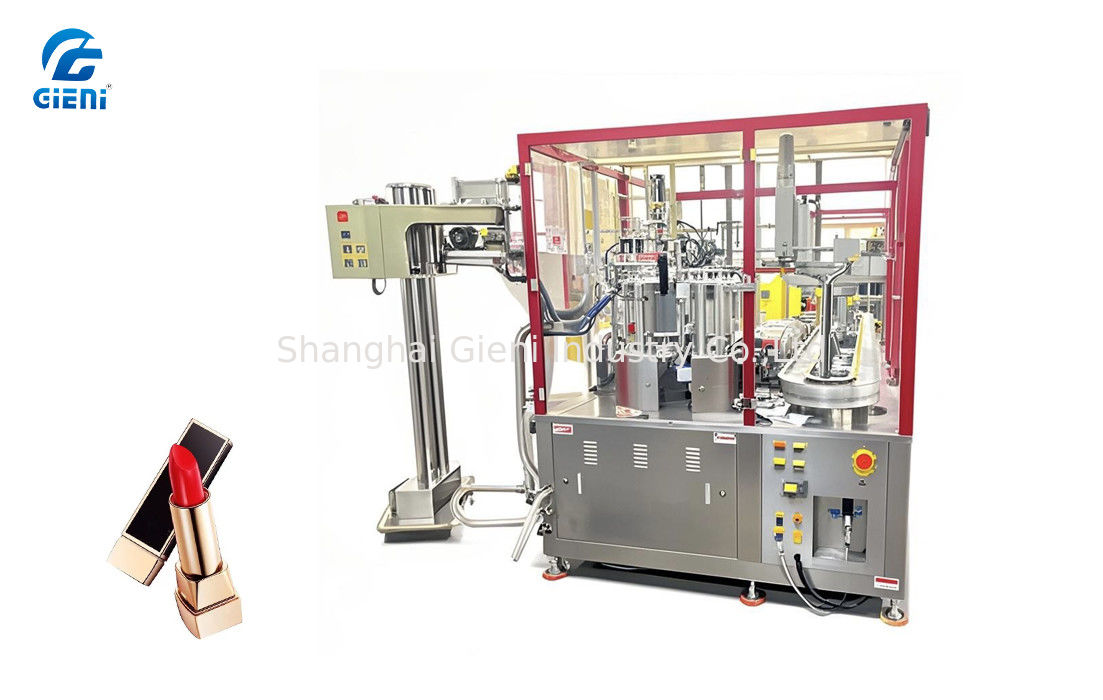

Tam silikon ruj otomatik doldurma makinesi

1Genel Çerçeve

1.1 Yapı tasarımı

• Güvenlik kapağı: korozyona dayanıklılık için kromlanmış çelik yüzeyli alüminyum taban.
• Masaüstü, elektrik dolabı ve kapılar: SUS paslanmaz çelik dayanıklılık ve hijyen için.
• Sabit ayak tabanları; taşınabilirlik için çıkarılabilir malzeme yükleme istasyonu.
• Avrupa standardı alüminyum profilli sütunlar ve paslanmaz çelik kapılar.

1.2 Sürücü Sistemleri

• Arayüz sürücüsü: 28 anodizasyon silikon kalıbı ile ithal U şeklindeki dairesel ray teknolojisi; servo kontrollü platform kaldırma. Tamamen mühürlü dinamik bileşenler; çift yalıtımlı soğutma alanı.
• Önyükleme: 2 Düzenlenebilir hava akışı ve ısı çıkışı ile Leister ısıtıcılar. Hava silindirli kaldırma; yükseklik ayarlama için el tekeri. Zamanlayıcı kontrolü ile ısıtma;dijital PID sıcaklık göstergesi (fan hız kontrolü ile).

1.3 Doldurma ve Taşıma

• Doldurma makinesi: 1 x hareketli çift nozel dolgu cihazı (her nozel için servo kontrolü, ikincil karıştırma ile). 2 x 30L tank (dış temizleme sistemi). Hızlı bağlantılı piston pompaları;hassas sıcaklık kontrolü için seramik ısıtma. Elektrikle ısıtılmış çift katmanlı hortumlar (renk değişiklikleri için değiştirilebilir iç hortum). Servo tahrikli piston pompası; hava silindir kontrolü iğne valfi; AC motor ajitatörü.Dokunmatik ekran/düğme arayüzü ile PLC denetimli; çift güç kaynağı seçenekleri.
• Fırın Kontrolü: Hava silindirleri ile açılan/kapalı ve hareketli. Isıtılmış nozeller; SUS toplama tepsisi; hava silindirleri ile kontrol edilen malzeme hareketi.

1.4 Yardımcı modüller

• Tekrar ısıtma: İsviçre ithal ısıtma elemanları; el tekerleği yüksekliği ayarlama; dokunmatik ekran sıcaklık ayarları; manuel fan kontrolü.
• Soğutma: Su dolaşımı sistemi (maksimum 20°C), 8HP kompresör, R404A soğutucu maddenin; masanın altındaki soğutma kanalları; borular yoluyla soğuk hava; çift yalıtımlı tünel.
• Serbest bırakma ve işleme: Endüstriyel modül kontrolü X / Y hareketi. 4 x konteyner sapları; servo tahrikli dönüş; hava silindirli vakum sistemi (patentli çift sıkıştırıcı tasarımı, ayarlanabilir kuvvet, 8 ′′ 17.1 mm çaplı uyumluluk)Kalıp aktarımı için esnek zincirli taşıyıcı.
• Sıkıştırma: Havalı silindir ile kontrol edilen sapık; servo tahrikli dönüş; tork ile kontrol edilen dağıtım.

2Elektrikli kontroller.

• Ana Bileşenler:
  • Kontrolör: Mitsubishi FX5U (Japonya)
  • Dokunmatik ekran: Weinview 10 " (Taiwan)
  • Servo motorlar: Mitsubishi (Japonya)
  • Dairesel ray: İtalyan teknoloji / Çin yapımı
  • Silindirler: Airtac (Taiwan/Japonya)
  • Sıcaklık Modülü: Japonya
  • Motorlar: JSCC (Taiwan)

3Performans Özellikleri.

• BaşvurularNormal, ince ve mini rujlar.
• Çıkış: 1.000 ¥1.300 pcs/saat (1 operatörle robot).
• Uygulamalar:
  • Güç: 3 fazlı 5 tel, 380V/5060Hz, en fazla 23kW
  • Hava: ≥0.6 MBAR basıncı

4- Standart takım.

• 1 x Ana makine
• 1 x Doldurma makinesi
• Kalıplar ve Aksesuarlar:
  • 112 x Silikon kalıplar
  • 1 set (4 adet) x Yakalayıcı
  • 16 x Düzenli konteyner tabanları
